s型力傳感器如何顯示拉力與壓力值

s型力傳感器如何顯示拉力與壓力值

作者:胡工????來源:俊德科技????發布時間:2020-02-07 11:51:32????瀏覽量:
  S型拉力傳感器是傳感器中常見的一種傳感器,可以測量拉力和壓力,所以它也屬于拉壓力傳感器的一種,因?yàn)樗耐庑蜗馭形狀,所以習慣上也稱S型拉壓力傳感器,我們的傳感器都采用不銹鋼制造,在性能,防腐性,壽命上都優于合金鋼材料,傳感器采用膠密封防護處理,安裝容易,使用方便,適用于吊秤,配料秤,機改秤等電子測力稱重系統。

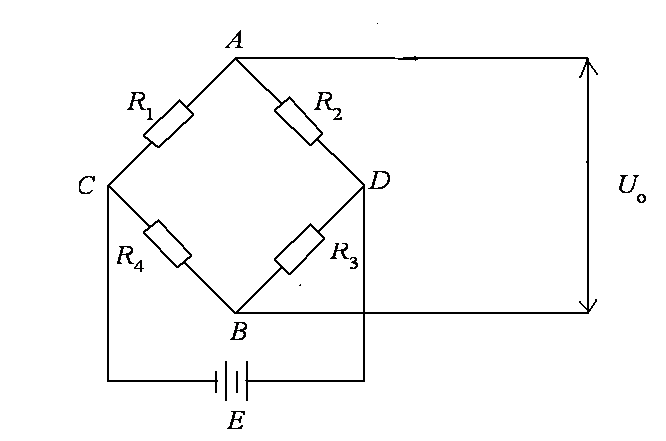

  傳感器內部貼有4張電阻應變片,構成一個電橋。如圖所示,當沒有力作用在傳感器上面時,由于4個電阻全部相等,所以Uo基本上等于0;當傳感器承受拉力時,輸出0-10mV,當傳感器承受壓力時,輸出為-10mV-0,傳感器承受的力和輸出信號呈線性變化。因此,我們就可以通過測量傳感器輸出的信號是正還是負,來區別傳感器到底是受到拉力還是壓力。

  然后,我們一般的采集卡,PLC都只能接受±10或者4-20mA的標準信號,所以我們一般需要通過放大器將傳感器信號進行放大
  1.接放大器

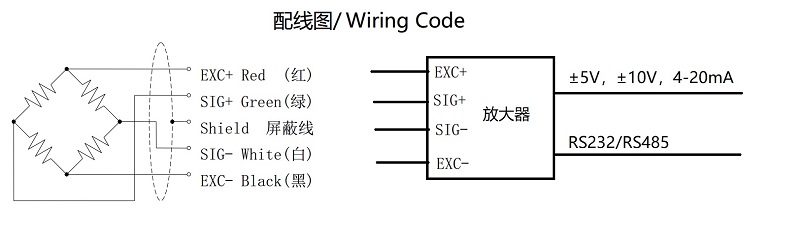

  如圖所示,S型力傳感器內部是一個電橋,輸出有四根線,EXC+和EXC-接激勵電源,也就是給傳感器供電,一般是給5V或者10V的直流電壓;SIG+和SIG-為信號輸出,傳感器輸出信號很小,一般只有幾個mV,所以我們通常會接一個信號放大器,就可以輸出標準的電壓或者電流信號,比如±5V,±10V,4-20mA,當然也有RS232/RS485等各種數字信號輸出

  2.接儀表

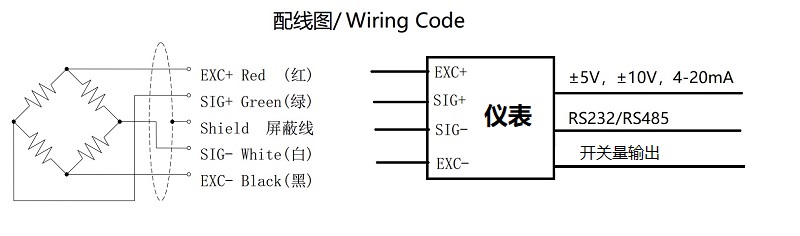

  如圖所示,傳感器和儀表的接線方法與放大器基本相同,不同的是,儀表可以輸出開關量信號,方便做一些簡單的自動化控制。

     以上就是S型力傳感器如何測量拉力和壓力,以后后端信號如何輸出如何處理的問題,如有疑問,也可以隨時和我們聯系,謝謝
